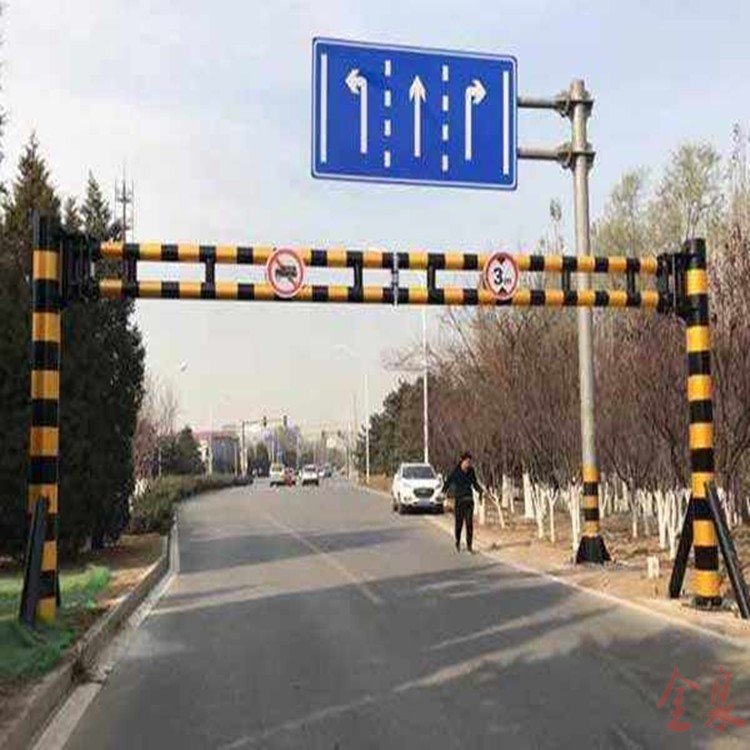

设置原则：限高架位置一般是一个车长，也就是此涵洞设计通过的最大车辆的一个车长，宽度与涵洞同宽（一般来说宽度不会造成事故，有多的），限制高度一般是涵洞净高－20cm（但也不能完全保证车辆通过限高架就不会在涵洞内出事，比如货物松动了、地面不平车辆蹦起来了等等。

安装方法

限高架安装：

1．施工方法：

限高架安装，首先复核混凝土基础的轴线及基础顶面标高，采用分件吊装的方法，先吊装所有钢柱，待校正固定后，依次吊装框架钢梁，随吊随调整，然后进行安装加固。

2.安装前准备工作

①．柱脚螺栓的施工：复核土建基础施工的柱脚定位轴线，埋设地脚螺栓。为保证地脚螺栓的定位准确，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行混凝土的浇注施工。地脚螺栓露出地面的部分用塑料布进行包裹保护。

②．编制安装计划和构件供应计划，组织好施工。

③．检查钢构件：钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。

④．标准节的安装流程

⑤．安装质量标准

项 目 名 称 允许偏差

垂直度 单节柱建筑物总体H/100且≤10mm

标 高 梁面L/1000且≤10mm

柱顶≤5mm

建筑物高度±n（△n+△n+△w）
